Dzelzceļa pārvadāšanas jomā sliedes zivju plāksne ir būtiska savienojošā sastāvdaļa. Atkarībā no dažādiem lietošanas scenārijiem un slodzes - gultņu ietilpība, tā modelis un specifikācijas ir atšķirīgas.
Izliekta zivju plāksne
Iztiekta zivju plāksne (ko sauc arī par kompromisa zivju plāksni vai izplešanās zivju plāksni) ir specializēta sliedes savienojuma stienis, kas paredzēts dažādu augstumu vai sekciju sliedēm, vienlaikus ļaujot veikt termisko izplešanos un saraušanos. To parasti izmanto pārejas zonās, savienotās sliedēs un apgabalos, kur mainās dzelzceļa profili.
Galvenās funkcijas:
1.Strukturāls dizains
Izplešanās atrodas zivju plāksnes vidū ar augstumu, kas parasti svārstās no 10-15 mm. Platums, kas pārklāj metināšanas laukumu (aptuveni 50–80 mm). Tas ir savietojams ar dažādiem dzelzceļa modeļiem.
- Skrūvju cauruma konfigurācija: bieži sastopams 6 bedrīšu dizains (3 skrūvju pāri). Skrūvju atstatums atbilst dzelzceļa tīkla lielumam, nodrošinot vienmērīgu iespīlēšanas spēka sadalījumu.
2. Materiāli un veiktspēja
- Oglekļa konstrukcijas tērauds (Q235B): tam ir pamata stiprība (stiepes izturība ir lielāka vai vienāda ar 785MPA) un tas ir piemērots vidējām un zemām - ātruma līnijām. Augsts - stiprība zema - sakausējuma tērauds. Pēc slāpēšanas un rūdīšanas tā stiepes izturība sasniedz lielāku vai vienādu ar 1080MPA, un noguruma pretestība ir uzlabojusies par 30%, padarot to piemērotu smagajam - pārvadāšanai dzelzceļu.
- Kompozītmateriāli: Tam ir lieliska izolācijas veiktspēja (izolācijas izturība, kas lielāka vai vienāda ar 10⁶Ω), izturība pret koroziju (sāls smidzināšanas tests> 1000 stundas) un ir par 40% vieglāks nekā tērauds. Tas ir piemērojams elektrificētiem dzelzceļiem vai kodīgām vidēm.
3.Mehāniskās īpašības
- Ielādējiet - Gādības jauda: Parastais tērauda tips: tas var izturēt 200-300kN ar garenvirziena stiepes spēku, kas atbilst pasažieru un kravas bagāžnieka līniju prasībām.
- Augsts - Stipruma tips: tas var izturēt vairāk nekā 400knknes stiepes spēku, kas piemērots smagajiem - Vilciena vilcieniem ar ass slodzi, kas lielāka vai vienāda ar 25 tonnām.
- Deformācijas pretestība: temperatūras diapazonā no -40 grādiem līdz 80 grādiem izspiestā sekcijas elastīgā deformācija ir mazāka vai vienāda ar 0,5 mm, nodrošinot stabilu savienojumu ekstrēmā klimatā.
4.instalēšana un uzturēšana
- Ērtības: uzstādīšanas metode ir tāda pati kā parastajai zivju plāksnei, kurai fiksācijai ir vajadzīgas tikai 6 skrūves un ir savietojama ar esošajiem sliežu apkopes instrumentiem.
- Apkopes prasības: nepieciešama regulāra skrūvju griezes momenta pārbaude (parasti 200-300N ・ m), lai novērstu vibrācijas izraisītu atslābināšanu.
Kompozītu tipiem ir jāpārbauda virsmas pārklājuma integritāte, lai izvairītos no ultravioletā novecošanās.
5.Vides pielāgošanās spējai
- Korozijas pretestība: virsmu apstrādā ar karstu - Dip cinkošanas (cinka slāņa biezums lielāks vai vienāds ar 80μm) vai grafīta pārklājumu, kas var pretoties erozijai no skābes lietus, sāls izsmidzināšanas utt. Tā kalpošanas laiks ir 5–8 gadus ilgāks nekā parastās zivju plāksnes.
- Augsta un zema izturība pret temperatūru: tērauda veidi saglabā izturību -50 grādos, savukārt kompozītmateriālu veidi var stabili darboties vidē, sākot no -60 grādiem līdz 120 grādiem.
4 bedrīšu zivju plāksne
4 bedrīšu zivju plāksne (saukta arī par sliedes savienojuma stieni vai savienojuma stieni) ir kritiska sastāvdaļa, ko izmanto, lai savienotu divus sliedes galus savienotos dzelzceļa sliedēs. Tas nodrošina slodzes pārnešanu, izlīdzināšanas stabilitāti un gludu riteņu pāreju pār sliedes savienojumiem.
Galvenās funkcijas:
1.4. Bulta stiprināšanas sistēma
- Droša savienojuma savienojumam izmanto 4 augstas - stiepes zivju skrūves (parasti M24 vai M30).
- Nodrošina līdzsvarotu iespīlēšanas spēku, lai novērstu locītavu spraugas izmaiņas.
2. Materiāla un izturība
- Izgatavots no viltota tērauda (BS-11, EN 13674-4 vai Arema pakāpe).
- Bieži vien karsts - Dip cinkots vai krāsots pret korozijas pretestību.
3. Kompozīcija
- Paredzēts plakaniem - apakšējām sliedēm (UIC, BS, arema vai GOST standarti).
- Saskaņo parastos dzelzceļa profilus (piemēram, UIC 54, UIC 60, 115RE, 136RE).
4.
- Uztur 3-6 mm spraugu starp sliedes galiem, lai pielāgotos temperatūras izmaiņām.

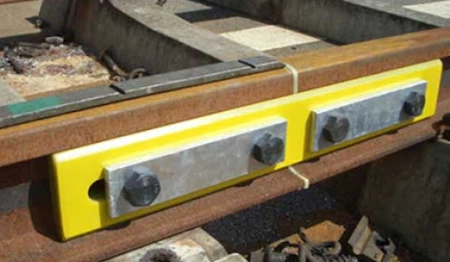

Izolēta zivju plāksne
Izolēta zivju plāksne ir specializēta sliedes savienojuma sastāvdaļa, kas paredzēta, lai elektriski izolētu divus sliedes sekcijas, saglabājot mehānisko savienojumu. Tas ir svarīgi signalizācijas sistēmām, sliežu ceļu ķēdēm un elektrificētiem dzelzceļiem, kur starp sliedes segmentiem jānoflutē elektriskā nepārtrauktība.
Galvenās funkcijas:
1.elektriskā izolācija
Novērš strāvas plūsmu starp savienotajām sliedēm, izmantojot ne - vadītspējīgus materiālus (neilons, stiklplasta vai kompozīts).
Kritiski trases ķēdes signalizācijai un klaiņojošu strāvu novēršanai elektrificētos celiņos.
2.Mehāniskais spēks
Pastiprināts ar tērauda ieliktņiem vai augstu - stiprības polimēriem, lai apstrādātu sliedes slodzes.
Savietojams ar standarta zivju skrūvēm (M24/M30) un uzstādīšanas rīkiem.
3.Korozijas pretestība
Mitrums - izturīgi materiāli novērš noārdīšanos mitrā vidē.
4.
Uztur izolācijas īpašības -40 grādos līdz +70 grādu temperatūras diapazoniem.
