A sliežu zivju plateir šuvju pastiprināšanas ierīce, kas atjauno efektīvu šķērsgriezuma izturību sliežu spraugās, novēršot pārmērīgu deformāciju, vibrāciju un trieciena slodzi, kas pretējā gadījumā paātrinātu sliežu gala nogurumu.GNEE RAILpiegādā zivju plāksnes GB standartiem, UIC standartiem, DIN536 un QU celtņu sliežu sistēmām, JIS sliedēm, AS1085 sliedēm, BS11 profiliem un AREMA/ASCE sliedēm, kā arī nodrošina skrūvju-klases saskaņošanas un uzstādīšanas atsauces norādījumus.

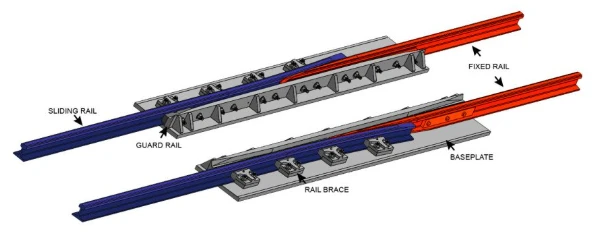

Kas ir sliedes izplešanās savienojums?
Sliežu izplešanās savienojums (vai ventilācijas slēdzis) ir specializēts dzelzceļa sliežu ceļa mehānisms, kas paredzēts, lai nodrošinātu sliežu garenvirziena kustību, izplešanos un saraušanos, ko izraisa temperatūras svārstības, tilta kustība vai dažos gadījumos kalnrūpniecības iegrimšana. Tas novērš izliekšanos, deformāciju un lūzumu garos sliežu ceļa posmos, īpaši nepārtraukti metinātās sliedēs (CWR).
Galvenie aspekti un lietojuma piemēri
- Tilta pielietojums:Obligāti uz tiltiem ar izplešanās šuvēm, lai pielāgotos pamatnes konstrukcijas kustībai.
- Temperatūras vadība:Izmanto CWR, lai novērstu izliekšanos ļoti karstā vai aukstā temperatūrā, parasti ļaujot relatīvi kustēties divām blakus esošajām sliedēm.
- Konkrētas atrašanās vietas:Parasti uzstāda pie tuneļiem, uz tiltiem un konstrukciju savienojumos.
- Mehānisms:Izmanto mēles un žokļa sliedes, kas kustas viena pret otru, vienlaikus saglabājot nemainīgu sliežu platumu.
- Veidi:Var konstruēt ar vai bez aizsargmargām, piemērots lielām slodzēm (līdz 35 tonnām ass slodzei).
Kāpēc pirms trases ir atstarpe?
Atstarpes (vai sliežu savienojumi) tiek atstāti starp tērauda sliežu ceļiem, galvenokārt, lai to nodrošinātutermiskā izplešanāskarstā laikā. Tā kā tērauds karsējot izplešas, šīs spraugas neļauj sliedēm izliekties, deformēties vai deformēties, kas var izraisīt nopietnu vilciena noskriešanu no sliedēm.
- Termiskā izplešanās:Vasarā saule silda metāla sliedes, izraisot to garuma palielināšanos. Bez spraugas sliedes spiestos viena pret otru un saliektos.
- Izliekuma novēršana:Kad sliedes izplešas un tām nav vietas, kur izplesties, sliežu ceļi noliecas uz sāniem vai uz augšu, ko sauc par izliekšanos.
- Līgumu slēgšana aukstumā:Un otrādi, ziemā tērauds saraujas. Atstarpes neļauj bultskrūvēm, kas satur kāpurķēžus kopā, saplīst liela spriedzes dēļ.
- Tradicionālā būvniecība:Lai gan daudzās mūsdienu līnijās tiek izmantotas nepārtrauktas metinātas sliedes (CWR), lai samazinātu troksni, vecāki, parastie sliežu ceļi ir saskrūvēti kopā pa posmiem, tāpēc šīs spraugas ir nepieciešams regulāri.
Kādi sliežu savienojumu veidi pastāv?
Sliežu savienojumi ir būtiskas sastāvdaļas, kas savieno blakus esošās sliedes, kas iedalītas kategorijās pēc atbalsta metodes, izlīdzināšanas, funkcijas un stiprinājuma metodes. Galvenie veidi ir atbalstītie/piekaramie savienojumi, pakāpeniski/pretēji savienojumi, kompromisa savienojumi (dažādi sliežu izmēri), izolēti savienojumi (signalizācijai) un metinātie/skrūvju savienojumi. Tie nodrošina sliežu ceļu nepārtrauktību, drošību un nodrošina paplašināšanos.
Galvenie sliežu savienojumu veidi
Pamatojoties uz gulšņu stāvokli:
- Piekārta locītava: Savienojums ir piekārts starp diviem gulšņiem. Visizplatītākais veids, kas ļauj vieglāk apkopt.
- Atbalstītā locītava: locītava balstās tieši uz gulšņa.
- Tilta savienojums: specializēts piekārts savienojums, kur metāla tilta plāksne atbalsta sliežu galus.
Pamatojoties uz pozīciju trasē:
- Pakāpenisks savienojums: savienojumi uz pretējām sliedēm nav izlīdzināti; izmanto līkumos, lai novērstu šūpošanos.
- Pretējs (kvadrātveida) savienojums: savienojumi uz abām sliedēm atrodas vienā šķērsgriezumā{0}}.
Pamatojoties uz funkciju/pielietojumu:
- Kompromisa savienojums: savieno divas sliedes ar dažādiem profiliem vai izmēriem.
- Izolēts/līmētais savienojums: izmanto izolācijas materiālus (piemēram, poliuretānu), lai elektriski izolētu sliežu posmus signalizācijai, novēršot īssavienojumus.
- Izliekts/izliekts savienojums: tiek izmantots, lai ātri, īslaicīgi remontētu salauztas vai saplaisājušas metinātas sliedes.
- Izplešanās šuve: nodrošina sliedes termisko izplešanos un saraušanos, ko bieži izmanto uz gariem tiltiem.
| Savienojuma veids | Atslēgas specifikācija / apraksts |
|---|---|
| Standarta sliežu savienojums (zivju plāksne) | - Profils:Atbilst sliežu posmam (piemēram, UIC 60, 136RE). - Garums:Parasti 600 mm vai 800 mm katrā pusē. - Caurumi:4 vai 6 skrūvju caurumi uz vienu stieni. |
| Izolēts sliežu savienojums (IRJ) | - Materiāls:Tērauda serde ar kompozītmateriālu izolācijas gala{0}}stabiņiem/plāksnēm vai pilnu epoksīda kompozītmateriālu. - Elektriskā pretestība: >10⁸ Ω. |
| Kompromitējiet sliežu savienojumu | - Dizains:Savieno divus dažādus sliežu profilus (piem., UIC 54 uz UIC 60). - Profils:Katra puse ir apstrādāta tā, lai tā atbilstu tai attiecīgajai sliedes daļai. |
| Joggled sliežu savienojums | - Iezīme:Tam ir nospiesta (skrienama) daļa, kas nodrošina nepārtrauktu sliedes galvas virsmu vienmērīgākai riteņu pārejai. |
| Tilta sliežu savienojums | - Dizains:Bieži tiek pastiprināts (biezāks tīkls/garāks garums) lielas{0}}slodzes vietās, piemēram, tilta pieejām. |
| Līmēts izolēts savienojums | - Būvniecība:Tērauda stieņi ir savienoti ar kompozītmateriālu izolāciju, izmantojot augstas{0}}izturības līmi, lai uzlabotu izturību. |
| Metināts sliežu savienojums (CWR) | - Veids:Flash{0}}sadurmetināšana vai termīta šuve. - Specifikācija:Metinājumam jāatbilst mehāniskajām īpašībām, kas ir vienādas vai lielākas par pamatsliedi. |
| Izplešanās šuve (BRE) | - Iezīme:Ļauj kontrolētu termisko izplešanos garās sliedēs uz tiltiem vai ekstremālās temperatūras zonās. |
Pamatojoties uz montāžas metodi:
- Skrūvju savienojums: tradicionāls savienojums, izmantojot plāksnītes un skrūves.
- Metinātais savienojums: sliedes ir sametinātas kopā, lai novērstu spraugu, nodrošinot vienmērīgāku braukšanu.
Dibināta 2008. gadā,GNEE RAILir pasaulē vadošais dzelzceļa komponentu ražotājs un piegādātājs, kas specializējas augstā{0}}kvalitātēsliežu zivju plāksnes(savienojuma stieņi/savienojuma stieņi) ar spēcīgu ražošanas jaudu un globālām apkalpošanas iespējām.
Mūsu dzelzceļa zivju plākšņu portfelis ir visaptverošs un atbilst starptautiskajiem standartiem, tostarp UIC, AREMA, BS, DIN un GB, kas aptver vieglā dzelzceļa (8 kg-30 kg), smagā dzelzceļa (38 kg-75 kg) un celtņa sliežu (QU70-QU120) sistēmas. Mēs piedāvājam dažādus veidus, piemēram, izolētus savienojumu stieņus, izliektas plātnes un kompromisa sliežu savienojumus ar precīzām specifikācijām (4-caurumi/6 caurumi, 24 collas/36 collas), nodrošinot izcilu mehānisko veiktspēju. Mēs nodrošinām stingru kvalitātes kontroli, ko atbalsta ISO 9001:2015 un SGS audita centrs, kā arī trešās daļas BV audits. Mūsu vienas pieturas pakalpojums ietver pielāgošanu, ražošanu, iepakošanu un pēcpārdošanas atbalstu, kas ir pielāgots klientu projektu vajadzībām.
